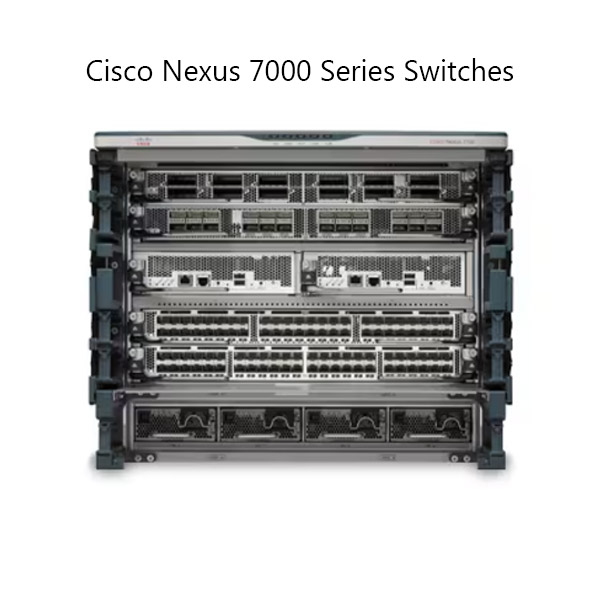

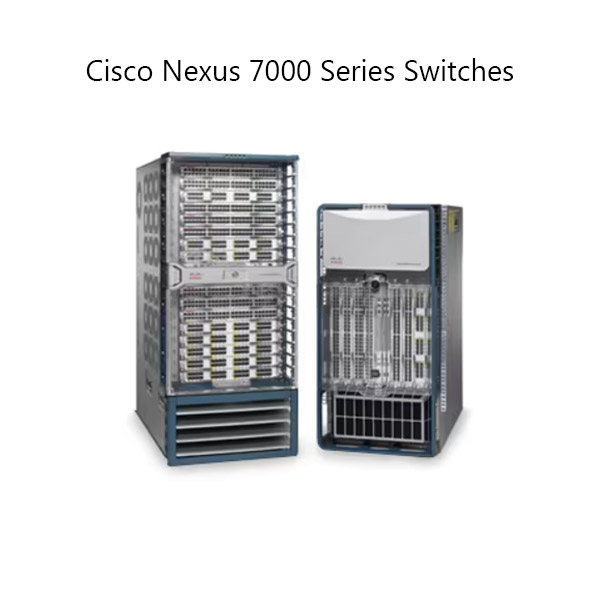

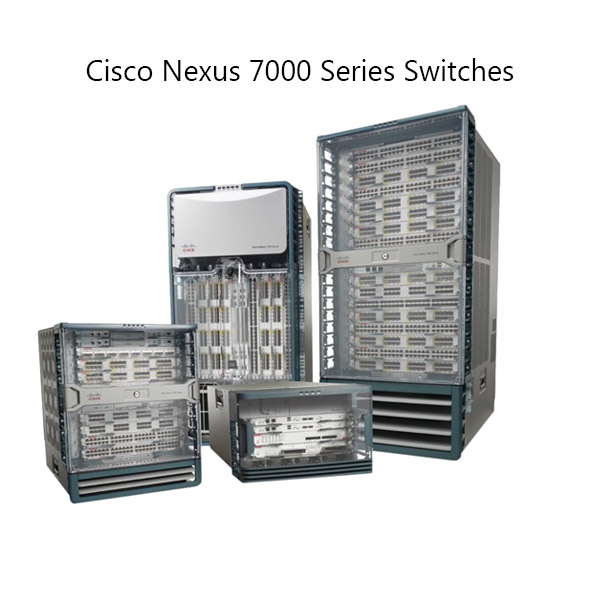

معرفی کلی سوئیچ‌های Cisco Nexus 7000

سوئیچ‌های سری Cisco Nexus 7000 (که از این به بعد به‌صورت مختصر «N7K» نامیده می‌شوند) یکی از مطرح‌ترین پلتفرم‌های دیتاسنتری در رده Enterprise و Cloud محسوب می‌شوند. این سری که توسط شرکت Cisco تولید می‌شود، به‌دلیل طراحی کاملاً ماژولار، پشتیبانی از توان عملیاتی بسیار بالا، افزونگی کامل و امکانات مجازی‌سازی، در بسیاری از سازمان‌های بزرگ و مراکز داده اصلی در دنیا مورد استفاده قرار گرفته است.

مزایا و کاربردها

1. معماری ماژولار و مقیاس‌پذیری نامحدود

   • امکان نصب از ۴ تا ۱۸ اسلات ماژول (بسته به مدل؛ 7004، 7009، 7010، 7018)

   • هر ماژول می‌تواند با ماژول‌های مختلف لایه ۲/۳، ماژول‌های فیبر 40/100 GbE و ماژول‌های مدیریت انرژی ترکیب شود

   • افزایش چیدمان (Fabric) تا چندین ترابیت بر ثانیه

2. پشتیبانی از مجازی‌سازی (VDC – Virtual Device Context)

   • ایجاد تا ۸ VDC مجزا (در مدل‌های بزرگ‌تر)

   • جداسازی منطقی منابع سخت‌افزاری برای ایزوله‌سازی ترافیک یا تقسیم سازمانی

   • هر VDC می‌تواند دارای تنظیمات لایه ۲ و لایه ۳ مستقل باشد

3. توان عملیاتی بسیار بالا و تاخیر (Latency) پایین

   • ظرفیت سوئیچینگ تا 17.6 Tbps (در مدل Nexus 7018 با Fabric Module مناسب)

   • پشتیبانی از forwarding تا 2.6 Bpps ( میلیارد بسته در ثانیه)

   • طراحی مناسب برای پردازش ترافیک ابری، مجازی‌سازی سرورها و پیاده‌سازی شبکه‌های نرم‌افزارمحور (SDN)

4. افزونگی و قابلیت اعتماد بالا (High Availability)

   • منابع تغذیه (Power Supply Units) کاملاً Hot‐swappable و افزونگی N+1

   • فن‌ها (Fan Trays) قابل تعویض بدون خاموشی دستگاه

   • امکان استفاده از Route Processor (RP) و Supervisor به‌صورت افزونه (در مدل‌های بالاتر)

5. پشتیبانی از پروتکل‌ها و فناوری‌های پیشرفته

   • VXLAN (Virtual Extensible LAN) برای گسترش شبکه‌های L2 از طریق لایه ۳

   • FabricPath و TRILL برای ساختن شبکه‌های Spine‐Leaf با کارایی بالا

   • MPLS، OTV (Overlay Transport Virtualization) برای اتصال دیتاسنترها

   • پروتکل‌های رایج لایه ۳: OSPF، BGP، EIGRP، ISIS

   • پشتیبانی کامل از QoS، PBR (Policy-Based Routing)، MPLS QoS

6. مدیریت متمرکز و یکپارچه

   • سیستم عامل Cisco NX-OS با رابط خط فرمان (CLI) آشنا برای مهندسان شبکه

   • سازگاری با Cisco DCNM (Data Center Network Manager) برای مدیریت گرافیکی

   • امکان یکپارچه‌سازی با Cisco ACI (Application Centric Infrastructure)

   • پشتیبانی از SNMP، SSH، NetFlow، Syslog

7. امنیت شبکه (Security) در لایه سخت‌افزار

   • پشتیبانی از MACsec (Media Access Control Security) برای رمزنگاری در لایه لینک

   • ACL (Access Control List) سخت‌افزاری و کنترل‌گر مبتنی بر سیاست

   • Secure Boot و TrustSec برای جلوگیری از حملات در سطح سیستم‌عامل

ویژگی‌های کلیدی Nexus 7000

 معماری ماژولار و اسلات‌ها

• مدل‌ها و اسلات‌ها:

  • Nexus 7004: ۴ اسلات ماژول

  • Nexus 7009: ۹ اسلات ماژول (شامل ۱ اسلات Fabric)

  • Nexus 7010: ۱۰ اسلات ماژول (شامل ۲ اسلات Fabric)

  • Nexus 7018: ۱۸ اسلات ماژول (شامل ۲ اسلات Fabric)

• هر اسلات می‌تواند یکی از انواع Line Card (ماژول پورت) یا Fabric Module (ماژول شتاب‌دهنده Fabric) باشد.

• قابلیت افزودن یا تعویض ماژول در حین کار (Hot‐swappable).

 مجازی‌سازی (VDC – Virtual Device Context)

• پشتیبانی تا ۴ VDC در Nexus 7004 و Nexus 7009

• پشتیبانی تا ۸ VDC در Nexus 7010 و Nexus 7018

• هر VDC می‌تواند تنظیمات نرم‌افزاری (لایه ۲/لایه ۳، ACL، QoS و…) جداگانه داشته باشد.

• جداسازی منطقی سخت‌افزار (خطوط داده، سوئیچینگ و کنترل) برای امنیت و تفکیک وظایف سازمانی.

توان عملیاتی و عملکرد Nexus 7000

• ظرفیت سوئیچینگ:

  • Nexus 7004: تا 1.3 Tbps

  • Nexus 7009: تا 5.2 Tbps

  • Nexus 7010: تا 8.8 Tbps

  • Nexus 7018: تا 17.6 Tbps (با Fabric Module مناسب)

• میزان Forwarding (Packt per Second):

  • Nexus 7004: ~220 Mpps

  • Nexus 7009: ~880 Mpps

  • Nexus 7010: ~1.47 Bpps

  • Nexus 7018: ~2.6 Bpps

 افزونگی و قابلیت اعتماد

• منابع تغذیه (Power Supply):

  • قابلیت نصب ۲ منبع تغذیه افزونه (Redundant) به‌صورت N+1 یا N+N

  • پشتیبانی از ماژول‌های AC و DC (اختیاری)

• فن‌ها (Fan Modules):

  • طراحی Hot-swappable

  • نظارت مجزا بر هر فن از طریق ماژول مدیریت (Supervisor)

• ماژول مدیریت (Supervisor):

  • قابلیت دوگانه (Dual‐Supervisor) در مدل‌های بزرگ‌تر (7010, 7018)

  • به‌روزرسانی نرم‌افزار و بارگذاری پیکربندی بدون خاموشی

پروتکل‌ها و فناوری‌های پیشرفته Nexus 7000

• شبکه لایه ۲: VLAN, STP (RSTP, MSTP), FabricPath, VPC (Virtual Port Channel)

• شبکه لایه ۳: OSPF, BGP, EIGRP, ISIS, PIM (Sparse/Dense), VRRP/HSRP

• مجازی‌سازی شبکه:

  • VXLAN (با پشتیبانی از EVPN)

  • OTV (Overlay Transport Virtualization)

  • LISP (Locator/ID Separation Protocol)

• QoS & ACL:

  • سخت‌افزار QoS پیشرفته با صف‌بندی (Queuing) چندمرحله‌ای

  • ACL سخت‌افزاری با سرعت بالا

• امنیت:

  • MACsec برای رمزنگاری در لایه لینک

  • TrustSec (IEEE 802.1AE)

  • Secure Boot, Runtime Validation

 مدیریت و یکپارچگی Nexus 7000

• سیستم‌عامل: Cisco NX-OS (نسخه‌ ۷.x و جدیدتر)

• قابلیت‌های مدیریتی:

  • CLI مبتنی بر ساختار IOS (برای مهندسانی که به IOS عادت دارند)

  • Cisco DCNM (Data Center Network Manager)

  • سازگاری کامل با Cisco ACI (Application Centric Infrastructure)

  • پشتیبانی از SNMP v2/v3، NetFlow‐Lite، SSH، Telnet، Syslog

• API & اتوماسیون:

  • NX-API (XML/JSON)

  • Python SDK برای اتوماسیون

  • Puppet, Chef, Ansible Certified

مشخصات فنی (Technical Specifications) Nexus 7000

مشخصات عمومی و ابعاد

صفت	Nexus 7004	Nexus 7009	Nexus 7010	Nexus 7018
نوع چَس‌سیس	4 اسلات ماژول (Compact)	9 اسلات ماژول	10 اسلات ماژول	18 اسلات ماژول
قابلیت ماژول‌گذاری	Hot‐swappable	Hot‐swappable	Hot‐swappable	Hot‐swappable
ابعاد (ارتفاع × عرض × عمق)	48.3 cm × 44.5 cm × 31.1 cm	48.3 cm × 44.5 cm × 61.0 cm	61.6 cm × 44.5 cm × 61.0 cm	89.0 cm × 44.5 cm × 61.0 cm
ارتفاع رک (U)	7 U	10 U	15 U	32 U
وزن خالی (بدون ماژول)	40 kg	85 kg	110 kg	150 kg
حداکثر وزن (با ماژول‌ها)	~70 kg با تمام ماژول‌ها	~160 kg با تمام ماژول‌ها	~200 kg با تمام ماژول‌ها	~300 kg با تمام ماژول‌ها
دمای عملیاتی	0 °C تا 40 °C	0 °C تا 40 °C	0 °C تا 40 °C	0 °C تا 40 °C
رطوبت عملیاتی	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)
دمای ذخیره‌سازی	–40 °C تا +70 °C	–40 °C تا +70 °C	–40 °C تا +70 °C	–40 °C تا +70 °C

ماژول‌های پورت (Line Cards)

ماژول (Line Card)	پورت‌ها	نرخ هر پورت	حداکثر ظرفیت ماژول	توضیحات بیشتر
N7K-M108X	8 × 1/10/40 GbE QSFP+	40 GbE (Breakout تا 4×10GbE)	640 Gbps	پشتیبانی از CX4، استانداردهای CE Ethernet
N7K-M108XL	8 × 10/40 GbE QSFP+	40 GbE	640 Gbps	ورژن بهبود یافته با بافر بیشتر
N7K-M112XP	32 × 10 GbE (SFP+)	10 GbE	640 Gbps	مناسب برای تراکم بالای 10 GbE
N7K-M324XP	24 × 1/10 GbE (SFP+/SFP) + 12 × 40 GbE (QSFP+)	40 GbE	1.28 Tbps	ترکیبی از 1/10 و 40 GbE برای انعطاف در چیدمان پورت‌ها
N7K-M612X	12 × 40 GbE (QSFP+)	40 GbE	1.28 Tbps	مناسب برای شبکه‌های Spine با تراکم 40 GbE
N7K-M6320V	20 × 40 GbE (QSFP+) + 12 × 10 GbE (SFP+)	40 GbE	2.56 Tbps	جدیدترین ماژول با توان بالای Fabric

نکته:
– نرخ انتقال و ظرفیت هر ماژول بسته به تنظیمات Fabric Module و نوع کابل‌های مورد استفاده ممکن است تا حدودی متفاوت باشد.
– در صورت استفاده از Breakout Cable (مثلاً QSFP+→4×SFP+)، می‌توان پورت‌های 40 GbE را به 4 پورت 10 GbE تفکیک کرد.

Fabric Module (ماژول‌های Fabric)

مدل Fabric Module	نرخ Fabric (در هر ماژول)	اسلات موردنیاز	توضیحات
N7K-F312F	3.2 Tbps	1	ویژه Nexus 7009، 7004
N7K-F312XP	3.2 Tbps	1	افزایش بافر و بهبود عملکرد
N7K-F348XP	6.4 Tbps	1	پشتیبانی از Aggregate بالاتر در 7010/7018
N7K-F3928H	8 Tbps	1	نسل بعدی با تعداد خطوط داده بیشتر

توجه: بر اساس مدل N7K، تعداد Fabric Moduleهای قابل نصب متفاوت است:

• Nexus 7004/7009: حداکثر 1 Fabric Module

• Nexus 7010/7018: حداکثر ۲ Fabric Module

منابع تغذیه (Power Supplies)

مدل PSU	نوع ورودی	خروجی (حداکثر)	افزونگی	توضیحات
N7K-C7010-PAC-650W	100–240 VAC	650 W	N+1	برای 7010 با بار کم
N7K-C7010-PAC-1400W	100–240 VAC	1400 W	N+1	برای 7010 با بار بالا
N7K-C7018-PAC-1400W	100–240 VAC	1400 W	N+1	برای 7018 با تعداد ماژول زیاد
N7K-C7009-PAC-1100W	100–240 VAC	1100 W	N+1	برای 7009
N7K-C7004-PAC-650W	100–240 VAC	650 W	N+1	برای 7004
N7K-C7010-PDC-2000W (اختیاری)	–48 VDC	2000 W	N+1/N+N	نسخهٔ DC برای محیط‌های دیتاسنتر خاص

نکته:
– برای تضمین افزونگی توصیه می‌شود حداقل دو PSU نصب شده و یکی به‌عنوان افزونه (N+1) در نظر گرفته شود.
– در صورت استفاده از ماژول‌های پرمصرف (مانند N7K-M6320V)، حتماً از مدل‌های 1400 W یا 2000 W بهره ببرید.

فن‌ها (Fan Modules)

مدل فن	تعداد فن‌ها	نوع نصب	توضیحات
N7K-C7000-FAN-23L-TR	2 (هرترِی)	Hot‐swappable	برای Nexus 7004، 7009، جریان هوا از جلو به عقب
N7K-C7010-FAN-30L-TR	2 (هرترِی)	Hot‐swappable	برای Nexus 7010، جریان هوا از جلو به عقب
N7K-C7018-FAN-36L-TR	3 (هرترِی)	Hot‐swappable	برای Nexus 7018، جریان هوا از جلو به عقب

نکته:
– هر Fan Tray دارای مدار مانیتورینگ دمای داخلی است.
– در صورت خرابی یک فن، حداقل یک فن در هر Tray باقی می‌ماند تا جریان هوا برقرار بماند.

عملکرد (Performance)

معیار	Nexus 7004	Nexus 7009	Nexus 7010	Nexus 7018
ظرفیت سوئیچینگ	1.3 Tbps	5.2 Tbps	8.8 Tbps	17.6 Tbps
فورواردینگ (Mpps/Bpps)	220 Mpps	880 Mpps	1.47 Bpps	2.6 Bpps
حداکثر جدول MAC	512K MAC	1.0M MAC	1.0M MAC	1.0M MAC
حداکثر جدول FIB	256K routes	500K routes	750K routes	1.0M routes
قابلیت IPv4 ACL HW	32K	64K	128K	256K
قابلیت IPv6 ACL HW	8K	16K	32K	64K

پروتکل‌ها و امکانات لایه ۲/۳

دسته	پروتکل / ویژگی
لایه 2	VLAN, Private VLAN (PVLAN), STP (RSTP, MSTP), LLDP, UDLD, VPC (Virtual PortChannel), FabricPath
لایه 3	IPv4/IPv6 Routing: OSPF, BGP, EIGRP, ISIS، PIM Sparse/Dense، VRRP، HSRP
مجازی‌سازی شبکه	VXLAN (EVPN), OTV, LISP, MPLS VPN
QoS / ACL	8 صف سرویس (Class-Based Weighted Fair Queuing)، ACL سخت‌افزاری، PBR (Policy-Based Routing)
امنیت	802.1x، MACsec، TrustSec، Secure Boot، Cisco Trust Anchor

محیط کاری (محیط عملیاتی)

مشخصه	مقدار
دمای عملیاتی	0 °C تا 40 °C
دمای ذخیره‌سازی	–40 °C تا 70 °C
رطوبت عملیاتی	5% تا 95% (بدون میعان)
ارتفاع عملیاتی	تا 4,000 متر (با افت عملکرد حداکثر 2%/1,000 m)
صدای عملیاتی	45 دسی‌بل (در بار کامل؛ بسته به تعداد فن‌ها)
مصرف برق (حداکثر)	بسته به مدل و ماژول‌ها بین 800 W تا 4,200 W

جمع‌بندی و توصیه‌های خرید Nexus 7000

• برای چه محیطی مناسب است؟
  – مؤسسات و سازمان‌هایی با دیتاسنترهای بزرگ و بحرانی که نیاز به حداکثر افزونگی، عملکرد بالا و مجازی‌سازی شبکه دارند.
  – بسترهای مجازی‌سازی سرور (VMware, Hyper-V) و محیط‌های Cloud خصوصی یا ترکیبی (Hybrid Cloud).

• چرا بهتر از رقبا؟
  – در مقایسه با محصولات مشابه (Juniper QFX, Arista 7000 Series) سری Nexus 7000 از لحاظ مجازی‌سازی VDC انعطاف‌پذیری بیشتری دارد.
  – Cisco NX-OS و یکپارچگی با Cisco ACI تجربه مدیریتی یک‌دست و ساده‌تری ارائه می‌دهد.
  – پشتیبانی گسترده از ماژول‌های 40/100 GbE در کنار پروتکل‌های نوآورانه مانند VXLAN/EVPN و FabricPath.

• نکات مهم قبل از خرید:

  1. تخمین بار ترافیک: براساس نمودار رشد ترافیک ۲ تا ۳ سال آینده، مدل مناسب (7009, 7010, 7018) را انتخاب کنید.

  2. برنامه‌ریزی برق و خنک‌سازی: به مصرف برق ماژول‌ها دقت کرده و سیستم خنک‌کننده رک را بر اساس میزان رطوبت و دما استاندارد کنید.

  3. افزودن افزونگی (Redundancy): حداقل دو PSU و دو Supervisor در مدل‌های بزرگ‌تر نصب شود.

  4. آینده‌نگری در مجازی‌سازی: اگر قرار است از مزایای ACI و SDN استفاده کنید، لایسنس‌های مناسب Cisco ACI را تهیه کنید.

مشخصات عمومی و سخت‌افزاری Nexus 7000

صفت	Nexus 7004	Nexus 7009	Nexus 7010	Nexus 7018
نوع شاسی (Chassis)	4 اسلات ماژول (Compact)	9 اسلات ماژول	10 اسلات ماژول	18 اسلات ماژول
قابلیت ماژول‌گذاری	Hot‐swappable	Hot‐swappable	Hot‐swappable	Hot‐swappable
ابعاد (ارتفاع × عرض × عمق)	48.3 cm × 44.5 cm × 31.1 cm	48.3 cm × 44.5 cm × 61.0 cm	61.6 cm × 44.5 cm × 61.0 cm	89.0 cm × 44.5 cm × 61.0 cm
ارتفاع رک (U)	7 U	10 U	15 U	32 U
وزن خالی (بدون ماژول)	~40 kg	~85 kg	~110 kg	~150 kg
حداکثر وزن (با همه ماژول‌ها)	~70 kg	~160 kg	~200 kg	~300 kg
مصرف برق (بدون ماژول)	~400 W (حدود)	~650 W (حدود)	~800 W (حدود)	~1200 W (حدود)
مصرف برق (حداکثر با ماژول‌ها)	تا ~1800 W	تا ~3000 W	تا ~3500 W	تا ~4200 W
دمای عملیاتی	0 °C تا 40 °C	0 °C تا 40 °C	0 °C تا 40 °C	0 °C تا 40 °C
دمای ذخیره‌سازی	–40 °C تا +70 °C	–40 °C تا +70 °C	–40 °C تا +70 °C	–40 °C تا +70 °C
رطوبت عملیاتی	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)	5% تا 95% (بدون میعان)
ارتفاع عملیاتی	تا 4,000 متر (±2% افت/1,000 m)	تا 4,000 متر (±2% افت/1,000 m)	تا 4,000 متر (±2% افت/1,000 m)	تا 4,000 متر (±2% افت/1,000 m)
صدای عملیاتی (با بار کامل)	~45 dB	~48 dB	~50 dB	~52 dB

مشخصات ماژول مدیریت (Supervisor Engine)

صفت	SUP-2 (N7K-SUP2) / SUP-2E (N7K-SUP2E)
پردازنده (CPU)	Intel Xeon 2.8 GHz (چهار هسته)
حافظه (DRAM)	4 GB
حافظه فلش (Flash)	4 GB (CompactFlash)
حافظه NVMe (برای کش پیکربندی)	8 GB (فقط در SUP-2E)
گرافیک	ندارد (CLI و مدیریت از راه دور)
درگاه‌های مدیریتی	1 × پورت Console (RJ-45)
	1 × پورت AUX
	2 × پورت 10/100/1000 Mbps Ethernet OOB Mgmt
	1 × USB 2.0
	1 × Micro USB (برای بازیابی)
تغییرات Hot‐swappable	بله
توان مصرفی SUP	~120 W
قابلیت Dual Supervisor (نصب دوگانه)	فقط در Nexus 7010 و 7018 با دو SUP
زمان بوت (Boot Time)	~7 تا 10 دقیقه (بدون ماژول اضافه)
نرخ بروزرسانی نرم‌افزار (NX-OS)	تا 7.x و جدیدتر (به‌روز)

حافظه‌ها و جداول سخت‌افزاری (TCAM, FIB, MAC, ARP)

نوع جدول / حافظه	Nexus 7004	Nexus 7009	Nexus 7010	Nexus 7018
TCAM (IPv4 ACL)	32K ورودی (حداکثر)	64K ورودی (حداکثر)	128K ورودی (حداکثر)	256K ورودی (حداکثر)
TCAM (IPv6 ACL)	8K ورودی (حداکثر)	16K ورودی (حداکثر)	32K ورودی (حداکثر)	64K ورودی (حداکثر)
TCAM (QoS / Classifier)	8K ورودی	16K ورودی	32K ورودی	64K ورودی
FIB (Forwarding Information Base)	256K مسیردهی	500K مسیردهی	750K مسیردهی	1.0M مسیردهی
جدول MAC	512K آدرس	1.0M آدرس	1.0M آدرس	1.0M آدرس
جدول ARP	256K ورودی	512K ورودی	512K ورودی	512K ورودی
حداکثر VLAN قابل پشتیبانی	4,096 VLAN	4,096 VLAN	4,096 VLAN	4,096 VLAN
حداکثر گروه‌های VPC (vPC)	64 گروه	128 گروه	256 گروه	512 گروه
حداکثر FEX قابل پشتیبانی	48 FEX	96 FEX	192 FEX	248 FEX
سایز بافر (Buffer) اشتراکی	~12 MB برای هر line card (تقریبی)	~12 MB × تعداد کارت‌ها	~12 MB × تعداد کارت‌ها	~12 MB × تعداد کارت‌ها

توضیح مختصر:

• TCAM برای ACL و QoS استفاده می‌شود و تعداد ورودی‌ها بسته به مدل شاسی و SUP متفاوت است.

• FIB جدول مسیردهی لایه ۳ (IPv4/IPv6) است.

• جدول MAC و ARP به تعداد آدرس‌های MAC و ورودی‌های ARP که سوئیچ می‌تواند نگه دارد اشاره دارد.

• بافر اشتراکی به حافظه بافری اشاره دارد که میان پورت‌ها به اشتراک گذاشته می‌شود؛ مقادیر تقریبی هستند و با تغییر Line Card ممکن است کمی جابجا شوند.

عملکرد و تاخیر (Performance & Latency)

معیار	Nexus 7004	Nexus 7009	Nexus 7010	Nexus 7018
ظرفیت سوئیچینگ (Switching Capacity)	1.3 Tbps	5.2 Tbps	8.8 Tbps	17.6 Tbps
فورواردینگ (Forwarding Rate)	220 Mpps	880 Mpps	1.47 Bpps	2.6 Bpps
تاخیر متوسط (Port-to-Port Latency)	< 1 µs (بدون لایه 3)	< 1 µs (بدون لایه 3)	< 1 µs (بدون لایه 3)	< 1 µs (بدون لایه 3)
حالت Jumbo Frame	تا 9,216 بایت	تا 9,216 بایت	تا 9,216 بایت	تا 9,216 بایت
MTBF (Mean Time Between Failures)	> 200,000 ساعت	> 180,000 ساعت	> 160,000 ساعت	> 150,000 ساعت

مشخصات Line Card (ماژول‌های پورت)

مدل Line Card	پورت‌های فیزیکی	نرخ هر پورت	ظرفیت Fabric کارت	حافظه بافر اختصاصی (برای صف‌بندی سخت‌افزاری)	مصرف برق کارت
N7K-M108X	8 × 40 GbE QSFP+ (Breakout تا 32 × 10 GbE)	40 GbE	640 Gbps	~6 MB	~150 W
N7K-M108XL	8 × 40 GbE QSFP+	40 GbE	640 Gbps	~8 MB	~160 W
N7K-M112XP	32 × 10 GbE SFP+	10 GbE	640 Gbps	~8 MB	~180 W
N7K-M324XP	24 × 1/10 GbE SFP+ SFP + 12 × 40 GbE QSFP+	1/10/40 GbE	1.28 Tbps	~12 MB	~250 W
N7K-M612X	12 × 40 GbE QSFP+	40 GbE	1.28 Tbps	~12 MB	~300 W
N7K-M6320V	20 × 40 GbE QSFP+ + 12 × 10 GbE SFP+	40/10 GbE	2.56 Tbps	~16 MB	~400 W

یادداشت‌ها:

• “ظرفیت Fabric کارت” برابر است با ظرفیت انتقال داده بین Line Card و Fabric Module.

• “حافظه بافر اختصاصی” برای ذخیره صف‌بندی سخت‌افزاری بسته‌ها استفاده می‌شود.

• مصرف برق بسته به نوع کابل (Optical/Copper) و تنظیمات Breakout ممکن است ±10% تغییر کند.

Fabric Module (ماژول‌های Fabric)

مدل Fabric Module	ظرفیت Fabric هر ماژول	اسلات مورد نیاز	توضیحات	مصرف برق
N7K-F312F	3.2 Tbps	1	مناسب برای Nexus 7004 و 7009	~200 W
N7K-F312XP	3.2 Tbps	1	افزایش بافر داخلی و بهینه‌سازی عملکرد	~220 W
N7K-F348XP	6.4 Tbps	1	برای Nexus 7010 و 7018 (بدون خاموشی)	~250 W
N7K-F3928H	8 Tbps	1	نسل جدید با توان بالاتر و بهبود TCAM	~280 W

نکته:

• Nexus 7004/7009: حداکثر 1 Fabric Module

• Nexus 7010/7018: حداکثر ۲ Fabric Module

منابع تغذیه (Power Supplies)

مدل PSU	ورودی	خروجی (حداکثر)	افزونگی	توضیحات	وزن (هر واحد)
N7K-C7004-PAC-650W	100–240 VAC	650 W	N+1	مناسب Nexus 7004	~4 kg
N7K-C7009-PAC-1100W	100–240 VAC	1100 W	N+1	مناسب Nexus 7009	~6 kg
N7K-C7010-PAC-650W	100–240 VAC	650 W	N+1	برای Nexus 7010 با بار سبک	~6 kg
N7K-C7010-PAC-1400W	100–240 VAC	1400 W	N+1	برای Nexus 7010 با بار متوسط تا سنگین	~8 kg
N7K-C7018-PAC-1400W	100–240 VAC	1400 W	N+1	برای Nexus 7018 با تعداد زیاد Line Card	~8 kg
N7K-C7010-PDC-2000W (اختیاری)	–48 VDC	2000 W	N+1 / N+N	نسخهٔ DC برای محیط‌های دیتاسنتر با باتری مرکزی	~10 kg

یادداشت:
– توصیه می‌شود برای افزونگی واقعی حداقل دو PSU نصب شود.
– برای مصرف بالای Line Cardهای 400 GbE یا جدید (در آینده)، از PSUهای 1400 W یا 2000 W استفاده گردد.

فن‌ها (Fan Modules)

مدل فن	تعداد فن‌ در هر Tray	نوع نصب	نوع جریان هوا	نظارت دما	مصرف برق
N7K-C7000-FAN-23L-TR	2 فن	Hot‐swappable	Front-to-Back (جلو به عقب)	مانیتورینگ جداگانه	~50 W
N7K-C7010-FAN-30L-TR	2 فن	Hot‐swappable	Front-to-Back	مانیتورینگ جداگانه	~60 W
N7K-C7018-FAN-36L-TR	3 فن	Hot‐swappable	Front-to-Back	مانیتورینگ جداگانه	~80 W

نکته:
– هر Fan Tray دارای ماژول اندازه‌گیری دما و کنترل سرعت است تا در شرایط بار کم یا بار زیاد، سرعت فن مطابق دما تنظیم شود.
– در صورت خرابی یک فن، چرخهٔ گردش هوا همچنان ادامه یافته و تا حداقل یک فن در هر Tray فعال می‌ماند.

عملکرد نرم‌افزاری و پروتکل‌ها (Software & Protocols) Nexus 7000



سیستم‌عامل و مدیریت

• سیستم‌عامل: Cisco NX-OS (نسخه‌های 7.x و بالاتر)

• رابط خط فرمان (CLI): مشابه IOS ولی با ساختار مدولار

• مدیریت متمرکز:

  • Cisco DCNM (Data Center Network Manager)

  • Cisco ACI (Application Centric Infrastructure)

• پروتکل‌های مدیریت: SNMP v2/v3، SSH، Telnet، NetFlow-Lite، Syslog، XML/JSON API (NX-API)

• اتوماسیون و Orchestration:

  • پشتیبانی از Python SDK

  • Ansible Certified, Puppet, Chef Integration

  • RESTful API برای برنامه‌های Third-Party

پروتکل‌های لایه ۲ و لایه ۳ Nexus 7000

لایه	پروتکل‌ها / ویژگی‌ها
لایه ۲	VLAN (IEEE 802.1Q)، Private VLAN (PVLAN)، STP (RSTP, MSTP)، LLDP، UDLD، VPC (Virtual PortChannel)، FabricPath
لایه ۳	IPv4/IPv6 Routing: OSPF (v2/v3)، BGP (4)، EIGRP، ISIS، PIM (Sparse/Dense)، MSDP، VRRP، HSRP
مجازی‌سازی شبکه	VXLAN (EVPN Control Plane)، OTV (Overlay Transport Virtualization)، LISP (Locator/ID Separation Protocol)، MPLS VPN
QoS / ACL	ACL سخت‌افزاری: IPv4, IPv6, MACACL, Extended, QoS Queuing (Class-Based WFQ)، Shaping, Policing, PBR (Policy-Based Routing)
امنیت	802.1x Authentication، MACsec (IEEE 802.1AE)، TrustSec (IEEE 802.1AE)، Secure Boot، Cisco Trust Anchor

ظرفیت جداول و محدودیت‌ها Nexus 7000

مورد	مقدار برای هر مدل (تقریبی)
حداکثر هم‌زمان BGP Peer	4,000 (بسته به اندازه جدول مسیریابی)
حداکثر هم‌زمان OSPF Neighbor	2,048
حداکثر هم‌زمان PIM Neighbor	512
حداکثر VLAN	4,096
حداکثر VDC	4 (7004, 7009) / 8 (7010, 7018)
حداکثر vPC Peer Link	64 گروه (7004)، 128 گروه (7009)، 256 گروه (7010)، 512 گروه (7018)
حداکثر FEX (Fabric Extender)	48 (7004)، 96 (7009)، 192 (7010)، 248 (7018)
حداکثر ACL IPv4 سخت‌افزاری	32K ورودی (7004)، 64K (7009)، 128K (7010)، 256K (7018)
حداکثر ACL IPv6 سخت‌افزاری	8K ورودی (7004)، 16K (7009)، 32K (7010)، 64K (7018)
حداکثر جدول MAC	512K (7004)، 1.0M (7009)، 1.0M (7010)، 1.0M (7018)
حداکثر جدول FIB (IPv4/IPv6)	256K (7004)، 500K (7009)، 750K (7010)، 1.0M (7018)
حداکثر جدول ARP	256K (7004)، 512K (7009)، 512K (7010)، 512K (7018)
حداکثر گروه‌های QoS	8 صف سرویس (کلاس‌بندی) و 16 صف سخت‌افزاری
حداکثر شبکه‌های VRF (Virtual Routing & Forwarding)	1,024 (تمام مدل‌ها)

ویژگی‌های اضافی و تخصصی Nexus 7000

1. پشتیبانی از FCoE (Fibre Channel over Ethernet)

   • قابلیت کپسوله‌سازی Frameهای FC بر روی پورت‌های 10/40 GbE

   • WWN Learning و WWN Zoning از طریق نرم‌افزار

2. پشتیبانی از CoPP (Control Plane Policing)

   • محافظت از Plane کنترلی با محدود کردن نرخ ترافیک مدیریت

   • جلوگیری از حملات DoS به Plane کنترلی

3. بستر Telemetry و Telemetry Streaming

   • پشتیبانی از Streaming ده‌ها هزار نمونه در ثانیه

   • ارسال Telemetry به collectorهای خارجی مانند Cisco Tetration

4. پشتیبانی از Smart Call Home

   • ارسال خودکار لاگ‌ها به Cisco برای تجزیه و تحلیل مشکلات سخت‌افزاری و نرم‌افزاری

5. پشتیبانی از CoPP و QoS پیشرفته

   • CoPP: محدود کردن ترافیک CPU برای پروتکل‌های حیاتی (OSPF, BGP, SNMP)

   • سخت‌افزار QoS دقیق با CBWFQ و LLQ (Low-Latency Queuing)

6. حفاظت امنتی در هنگام Boot

   • Secure Boot: اعتبارسنجی تصویر NX-OS توسط تراشه TPM

   • Runtime Validation برای جلوگیری از تغییرات غیرمجاز در حافظه Flash

7. امنیت فیزیکی و Logical Device Separation

   • TrustSec: برچسب‌گذاری (SGT) برای سیاست‌گذاری دسترسی

   • TACACS+, RADIUS برای احراز هویت متمرکز

   • Role-Based Access Control (RBAC) با بیش از 50 نقش پیش‌تعریف شده

8. امکانات سرویس‌دهی Multicast در Nexus 7000

   • PIM Sparse/Dense Mode، SSM (Source-Specific Multicast)

   • MSDP (Multicast Source Discovery Protocol)

   • IGMP Snooping/Querier برای محیط‌های مجازی‌سازی
