سوئیچ‌های سری Cisco Nexus 3550

مقدمه سوئیچ‌های سری Cisco Nexus 3550

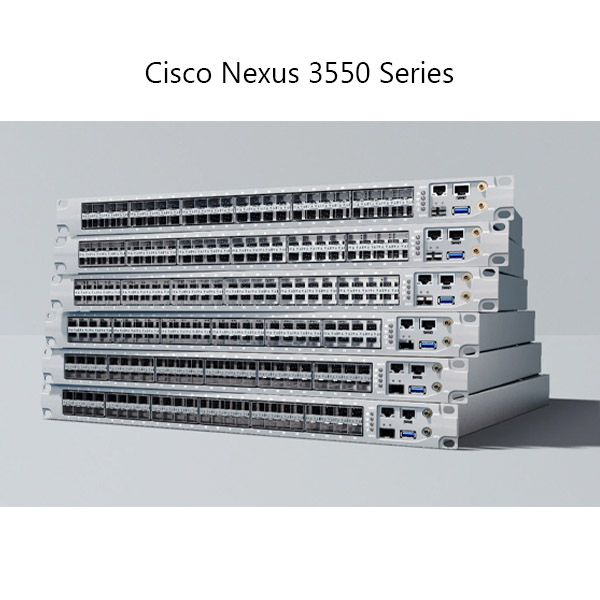

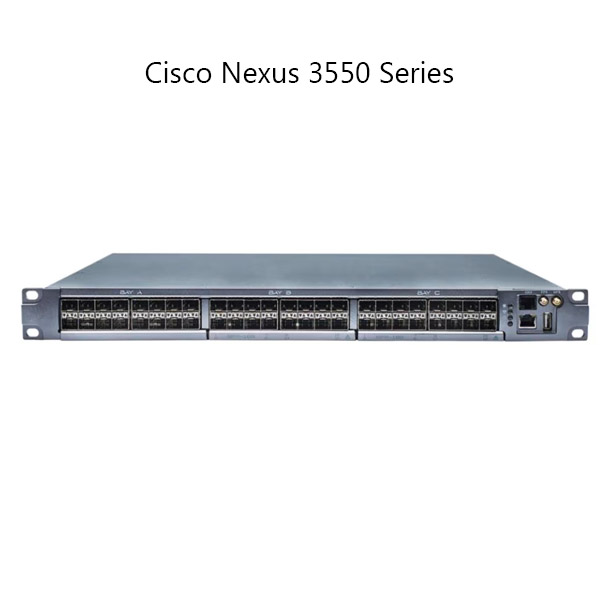

سوئیچ‌های سری Cisco Nexus 3550 (شامل مدل‌های 3550-H، 3550-T و 3550-F) از جدیدترین نسل سوئیچ‌های دیتاسنتر شرکت سیسکو هستند که با هدف ارائه‌ی حداکثر پهنای باند، حداقل تأخیر و انعطاف‌پذیری بالا در سراسر محیط‌های شبکه‌سازی پیشرفته طراحی شده‌اند. این سری، با پشتیبانی از پورت‌های مختلف (QSFP-DD, QSFP, SFP28, SFP+) و قابلیت برنامه‌ریزی (programmable) مناسب سازمان‌هایی است که نیاز به بهینه‌سازی عملکرد، خودکارسازی فرآیندها و یکپارچگی کامل با زیرساخت‌های ابر (Cloud) و دیتاسنتر دارند.

سوئیچ‌های Cisco Nexus 3550 پلی هستند میان نیاز شدید به پهنای باند بالا و الزامات تأخیر بسیار پایین در دیتاسنترهای امروزی. این خانواده شامل سه مدل اصلی است:

• Cisco Nexus 3550-H (Hydra): متمرکز بر ارائه‌ی تأخیر نزدیک به صفر در سطح لایه‌۱

• Cisco Nexus 3550-T (Programmable): ارائه‌ی قابلیت‌های برنامه‌ریزی (Programmability) و کاربرد در توپولوژی‌های با حجم تراکنش بالا

• Cisco Nexus 3550-F (Fusion): ترکیب ویژگی‌های لایه‌۲/لایه‌۳ با امکانات برنامه‌ریزی جهت شبکه‌های نسل آینده

هر سه مدل با ویژگی‌هایی چون پشتیبانی از اسکریپت‌های داخلی (Bash/Python)، API‌های JSON-RPC و امکان یکپارچه‌سازی عمیق با سیستم‌های اتوماسیون و SDN، امکان خودکارسازی کامل فرآیندهای دیتاسنتر را فراهم می‌کنند. افزون بر این، طراحی ماژولار نرم‌افزاری و سخت‌افزاری، ارتقاء سریع و آسان به نسل‌های سویچ‌های بالاتر (مانند سری 9500) را تضمین می‌کند.

ویژگی‌های کلیدی Cisco Nexus 3550

• تأخیر بسیار کم (Ultra-Low Latency)

  • مدل 3550-H: حداقل 3.2 نانوثانیه

  • مدل 3550-T: کمتر از 100 نانوثانیه

  • مدل 3550-F: بین 95 تا 126 نانوثانیه
    این مقادیر از نظر تجاری بهترین در کلاس خود محسوب می‌شوند و برای برنامه‌های حساس به تأخیر (High-Frequency Trading، مجازی‌سازی با I/O سنگین، Telemetry) ایده‌آل هستند.

• قابلیت برنامه‌ریزی گسترده (Programmability)

  • پشتیبانی از NX-API (JSON-RPC) و NX-OS Python

  • امکان اجرای اسکریپت‌های داخلی برای خودکارسازی وظایف (نظیر شیفت Auto-Configuration، Telemetry، اعلام هشدارها)

  • Integration با ابزارهای DevOps / CI/CD همچون Ansible, Chef, Puppet

• انعطاف‌پذیری پورت‌ها (Port Flexibility)

  • مدل 3550-H: پورت‌های QSFP-DD (تا 160 لینک 10GbE) یا QSFP (تا 144 لینک 10GbE)

  • مدل 3550-T: پورت‌های SFP28 (25GbE) که با ماژول‌های SFP+ و SFP هم‌خوانی دارند

  • مدل 3550-F: پورت‌های SFP+ (کلاس 10GbE)
    قابلیت‌های Fanout (1:1, 1:N) در 3550-H، امکان تبدیل یک پورت QSFP به چهار پورت 10GbE را می‌دهد.

• توان عملیاتی بالا (High Throughput & Scalability)

  • مدل 3550-H: پهنای باند کل تا 3.2 Tbps

  • مدل 3550-T: پهنای باند کل تا 2.4 Tbps

  • مدل 3550-F: پهنای باند کل تا 1.92 Tbps
    مناسب برای پیاده‌سازی Spine/Leaf در معماری هایپرجناعی (Hyperscale) و شبکه‌‌های Cloud-Native.

• پشتیبانی از قابلیت‌های دیتاسنتر (DC Features)

  • Virtual Port Channel (vPC)

  • FabricPath و TRILL (براساس مدل و نسخه نرم‌افزاری)

  • Data Center Bridging (DCB) برای Converged Ethernet

  • Low Latency Queues و Priority Flow Control (PFC)

• مقیاس‌پذیری در لایه کنترل (Control Plane)

  • پشتیبانی از Cisco NX-OS 11.x یا بالاتر

  • قابلیت‌های OSPF, BGP, EVPN-VXLAN, MP-BGP

  • جدول مسیریابی با ظرفیت بالا (تا بیش از 1 میلیون route)

• پایداری و دسترس‌پذیری بالا (High Availability)

  • منبع تغذیه‌های redundant Hot-Swappable (AC 90-265V / DC 40-72V)

  • فن‌های Hot-Swappable با قابلیت مانیتورینگ پیشرفته (Smart Fan)

  • قابلیت rollback در آپدیت نرم‌افزار (ISSU support در برخی مدل‌ها)

• امنیت و نظارت جامع (Security & Telemetry)

  • MACsec Encryption (برای لینک‌های سازگار)

  • Role-Based Access Control (RBAC)

  • SNMPv3, NETCONF, RESTCONF، Telemetry with gNMI/gRPC

  • قابلیت Mirror و SPAN برای تحلیل ترافیک در لحظه

کاربری و موارد استفاده Cisco Nexus 3550

• دیتاسنترهای Hyperscale:
  کاربری در Spine/Leaf برای مقیاس بسیار بالا و تأخیر نزدیک به صفر

• شبکه‌های مالی (High-Frequency Trading):
  پردازش بلافاصله تراکنش‌ها با حداقل تأخیر شبکه

• شبکه‌های ابری و مجازی (Cloud & Virtualization):
  پشتیبانی از VXLAN, EVPN و FabricPath برای یکپارچه‌سازی سرورها و مجازی‌سازی پیشرفته

• شبکه‌های تولید محتوا (Content Delivery Networks):
  حمل و نقل حجم بالا از داده و استریم با کمترین افت سرعت

• شبکه‌های تحقیقاتی (HPC):
  اتصال خوشه‌های پردازشی با حداقل تأخیر و پهنای باند بالا

جزئیات نرم‌افزاری و مدیریتی Cisco Nexus 3550

1. سیستم‌عامل NX-OS

   • نسخه‌ی پایه: NX-OS 11.x (قابلیت ارتقاء تا 12.x)

   • CLI مشابه Cisco IOS اما با بهینه‌سازی برای دیتاسنتر

   • ماژول‌های منعطف برای فعال‌سازی یا غیرفعال‌سازی سرویس‌های لایه 2 و لایه 3

2. API و خودکارسازی

   • NX-API (JSON-RPC): ارسال دستورات CLI از طریق پروتکل‌های RESTful

   • Python Shell (استفاده از ماژول‌های nxsdk) برای اسکریپت‌نویسی مستقیم در خود سوئیچ

   • OpenConfig & gNMI: پشتیبانی از استانداردهای تلِمتری و مانیتورینگ پیشرفته

   • هماهنگی کامل با ابزارهای DevOps:

     • Ansible Modules for NX-OS

     • Cisco DNA Center و Cisco Intersight برای مدیریت متمرکز

3. نظارت و Telemetry

   • Streaming Telemetry با gRPC

   • SNMPv3 با امنیت تقویت‌شده

   • Syslog و NetFlow/IPFIX برای گزارش‌گیری

   • Performance Monitoring (QoS Counters, Latency Histograms)

4. امنیت شبکه

   • AAA (Authentication, Authorization, Accounting):

     • TACACS+ / RADIUS

     • LDAP/AD Integration

   • MACsec برای رمزنگاری لینک‌های سازگار

   • TrustSec برای پیاده‌سازی سیاست‌های دسترسی مبتنی بر نقش (SGT/SXP)

5. به‌روزرسانی و نگهداری

   • In-Service Software Upgrade (ISSU) (در مدل‌هایی که Support دارند)

   • Smart Licensing: مدیریت متمرکز لیسانس در Cisco Smart Software Manager

   • Dual-Mode Support: امکان Boot از نسخه‌ی پایدار یا نسخه‌ی آزمایشی برای محیط تست

مشخصات فنی جامع Cisco Nexus 3550

 ابعاد و وزن

پورت‌ها و پهنای باند

برق و تغذیه

نکته: مصرف برق ارائه‌شده مربوط به حالت پیک (Maximum) می‌باشد؛ در عمل، متناسب با بار ترافیکی و تراکم پورت‌ها ممکن است کمتر باشد.

موارد تخصصی تکمیلی Cisco Nexus 3550

1. پردازنده و حافظه (CPU & Memory)

   • مدل 3550-H / 3550-T / 3550-F همگی از یک CPU چهار هسته‌ای 1.6 گیگاهرتز (Broadcom Tomahawk یا مشابه، بسته به نسخه سخت‌افزاری) بهره می‌برند.

   • حافظه رم: 16 گیگابایت (DDR4)

   • حافظه فلش: 8 گیگابایت برای سیستم‌عامل NX-OS و ذخیره‌سازی لاگ‌ها و پکیج‌ها

2. ظرفیت جدول‌ها و عملکرد فورواردینگ (Tables & Forwarding Performance)

   • جدول MAC: تا 288,000 ورودی

   • جدول ARP: تا 128,000 ورودی

   • جدول IPv4 Route (FIB): تا 500,000 ورودی

   • جدول IPv6 Route (FIB): تا 250,000 ورودی

   • ظرفیت ACL: تا 32,000 قانون (ACE)

   • ظرفیت QoS Queues: 64 صف سخت‌افزاری + 8 صف نرم‌افزاری

   • ظرفیت VLAN: تا 4,096 شناسه VLAN

   • ظرفیت فورواردینگ (L2/L3):

     • 3550-H: تا 480 میلیون بسته در ثانیه (Mpps)

     • 3550-T: تا 360 Mpps

     • 3550-F: تا 300 Mpps

3. MTU

   • حداکثر MTU: 9,216 بایت (Jumbo Frame) برای تمامی پورت‌ها

4. حافظه بافر (Buffer Memory)

   • هر ASIC دارای 32 مگابایت بافر مشترک (Shared Buffer) برای جلوگیری از ازدحام لحظه‌ای (هر پورت تا 2 مگابایت به‌صورت دینامیک)

5. محیط عملیاتی (Environmental Specifications)

   • دمای کاری:

     • حداقل: 0°C

     • حداکثر: 45°C

   • دمای نگهداری:

     • حداقل: –25°C

     • حداکثر: 70°C

   • رطوبت نسبی (Relative Humidity):

     • کاری: 5% تا 85% (غیر متراکم)

     • نگهداری: 5% تا 95% (غیر متراکم)

   • ارتفاع عملیاتی:

     • تا 4,570 متر بدون افت عملکرد

   • سطح صدا (Acoustic Noise) (در 1 متر فاصله):

     • 3550-H: میانگین 63 dBA

     • 3550-T: میانگین 58 dBA

     • 3550-F: میانگین 60 dBA

6. Mean Time Between Failures (MTBF)

   • 3550-H: حدود 450,000 ساعت (51 سال)

   • 3550-T: حدود 400,000 ساعت (45 سال)

   • 3550-F: حدود 420,000 ساعت (48 سال)

7. امنیت و رمزنگاری (Security & Encryption)

   • پشتیبانی از MACsec روی پورت‌های SFP+ و QSFP (در صورت نصب ماژول سازگار)

   • تأمین تصدیق دو عاملی (2FA) برای دسترسی به CLI

   • TPM 2.0 برای ذخیره‌سازی کلیدهای رمزنگاری

   • Secure Boot: اعتبارسنجی امضای دیجیتال NX-OS در هنگام راه‌اندازی

8. استانداردها و گواهینامه‌ها (Compliance & Certifications)

   • CE, FCC Class A, UL, CB, ICES-003, KC, RCM, VCCI

   • NEBS Level 3 (فقط در برخی SKUهای مخصوص بازار ایالات متحده)

   • RoHS 2.0, WEEE, EAC, C-Tick

9. قابلیت‌های پیشرفته شبکه (Advanced Networking Features)

   • پشتیبانی از EVPN-VXLAN (یکپارچه‌سازی لایه 2 و لایه 3 روی زیرساخت IP)

   • BFD (Bidirectional Forwarding Detection) برای شناسایی سریع قطعی لینک

   • Segment Routing (SR-MPLS و SRv6) (در نسخه‌های تازه‌تر NX-OS)

   • پشتیبانی از Cisco TrustSec برای سیاست‌های مبتنی بر نقش

   • CoPP (Control Plane Policing) جهت محافظت از CPU

10. پشتیبانی از ذخیره‌سازی (Storage Integration)

    • Fibre Channel over Ethernet (FCoE) گذر ترافیک FC روی سوئیچ (در صورت نصب NPV Module)

    • پشتیبانی از iSCSI Optimization شامل Jumbo iSCSI frames

    • NVMe over Fabrics (NVMe-oF) (در نسخه‌های NX-OS با افزونه مربوطه)

حافظه و ظرفیت

محیط عملیاتی و قابلیت اطمینان

امنیت و رمزنگاری

استانداردها و گواهینامه‌ها
