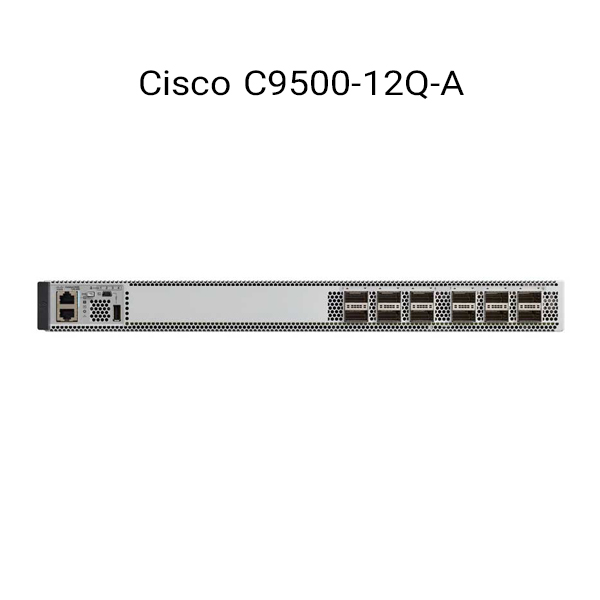

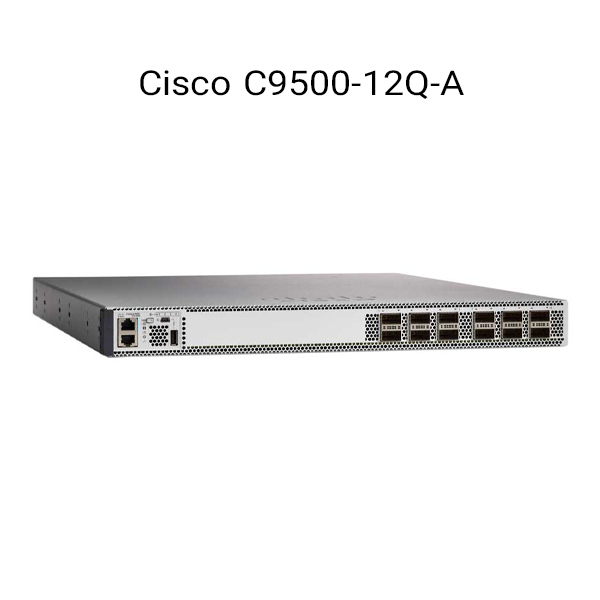

معرفی سوئیچ Cisco Catalyst C9500-12Q-A
سوئیچ Cisco Catalyst C9500-12Q-A یک محصول لایه Core / Aggregation در سری Catalyst 9500 است. که با ۱۲ پورت 40G QSFP+ ارائه میشود. و برای شبکههای سازمانی و دیتاسنترها طراحی شده است. این سوئیچ با پردازنده x86 4‑هستهای، حافظه DDR4 و پشتیبانی از IOS-XE و Cisco DNA/Network Advantage امکان ارائه کارایی بالا، امنیت پیشرفته و مقیاسپذیری را فراهم میکند.
این مدل از قابلیتهای پیشرفته شامل StackWise Virtual، SD‑Access، EVPN-VXLAN، MPLS L2/L3 VPN و MACsec-256 بهره میبرد و با طراحی 1U rack-mountable، منابع تغذیه قابل تعویض و سیستم خنککننده ماژولار، قابلیت اطمینان بالا را تضمین میکند.
مشخصات عمومی و پورتها C9500-12Q-A
| ویژگی | مقدار |
|---|---|
| تعداد پورت | 12 × 40G QSFP+ (پشتیبانی از breakout 4×10G) |
| پورتهای مدیریتی | RJ-45 Console, USB Mini-B, USB-C, RJ-45 Management, USB Host |
| ابعاد (H×W×D) | 4.4 × 44.5 × 56.7 cm (1U rack) |
| وزن | 11.68 kg (با PSU و فن) |
| MTBF | ~179,660 ساعت |
پردازنده، حافظه و ذخیرهسازی
| ویژگی | مقدار |
|---|---|
| پردازنده | x86 4‑هستهای، 2.4 GHz |
| حافظه DRAM | 16 GB DDR4 |
| حافظه داخلی | 16 GB Flash (قابل ارتقاء با SSD تا 960 GB) |
| ASIC / Buffer | Unified/shared buffer 32–36 MB، UADP 2.0 XL |
ظرفیت سوئیچینگ و جداول سختافزاری C9500-12Q-A
| ویژگی | مقدار |
|---|---|
| ظرفیت سوئیچینگ | 960 Gbps |
| Forwarding Rate | 720 Mpps |
| MAC Table | 64,000 آدرس |
| IPv4 Routes | 64,000 |
| IPv6 Routes | 32,000 |
| Multicast | 48,000 |
| ACL / QoS scale | ~18,000 |
| Flexible NetFlow | 512,000 ورودی سختافزاری |
| VLAN IDs / SVI | VLAN IDs تا 4000، SVI تا 4000 |
| Jumbo Frames | تا 9198 bytes |

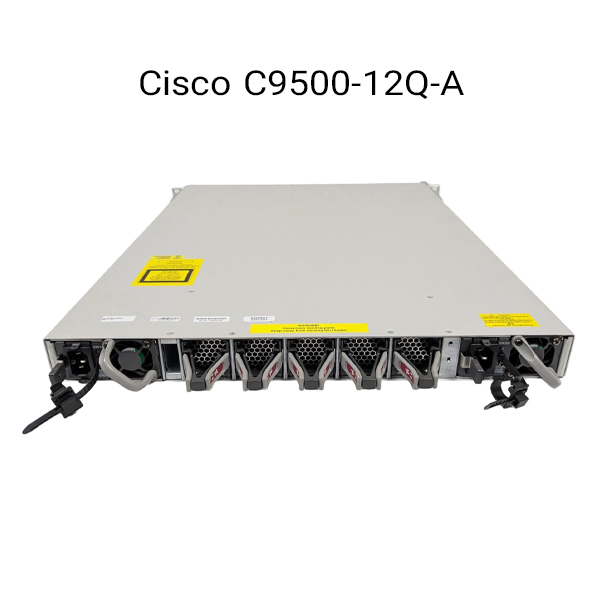

منابع تغذیه و خنککننده
| ویژگی | مقدار |
|---|---|
| تعداد PSU | 2 اسلات قابل تعویض |
| مدلهای مرجع PSU | PWR-C4-950WAC-R (AC)، PWR-C4-950WDC-R (DC) |
| جریان هوا | Front-to-Back (ماژولار، قابل تعویض) |
| نویز | ≤ 70.4 dB |
| مصرف توان | تا 950 W بسته به بار و ماژولها |
امنیت و مجازیسازی
| ویژگی | مقدار |
|---|---|
| امنیت | MACsec-256، Trustworthy Systems، Secure Boot، ACL سختافزاری |
| شبکه پیشرفته | StackWise Virtual، SD-Access، EVPN-VXLAN، MPLS L2/L3 VPN |
| Telemetry | پشتیبانی از Streaming Telemetry و PnP |
محیط عملیاتی و محدودیتها
| ویژگی | مقدار |
|---|---|
| دمای کاری | 0°C تا 40°C |
| دمای ذخیرهسازی | -20°C تا 65°C |
| رطوبت کاری | 5–90% بدون میعان |
| ارتفاع کاری | تا 1800 m |
| سازگاری ترانسیورها | QSFP/QSFP+ استاندارد Cisco، DAC/AOC، امکان breakout |
موارد کاربرد C9500-12Q-A
-
لایه Core و Distribution شبکههای سازمانی متوسط و بزرگ
-
دیتاسنتر با ترافیک بالا و نیاز به پهنای باند 40G
-
پیادهسازی SD-Access و EVPN-VXLAN برای مجازیسازی شبکه
-
محیطهایی که نیاز به امنیت سختافزاری و رمزگذاری line-rate دارند
-
شبکههای WAN / Campus که از MPLS L2/L3 VPN و MACsec پشتیبانی میکنند
جمعبندی
-
سوئیچ 12 پورت 40G QSFP+ با پشتیبانی از breakout 4×10G
-
پردازنده x86 4‑هستهای با 16 GB DRAM و 16 GB حافظه Flash
-
ظرفیت سوئیچینگ تا 960 Gbps و Forwarding Rate تا 720 Mpps
-
پشتیبانی از StackWise Virtual، SD-Access و امنیت MACsec-256
-
دو منبع تغذیه قابل تعویض (AC/DC) و فنهای ماژولار با جریان هوای Front-to-Back
-
مناسب برای لایه Core و Distribution شبکههای سازمانی و دیتاسنتر
